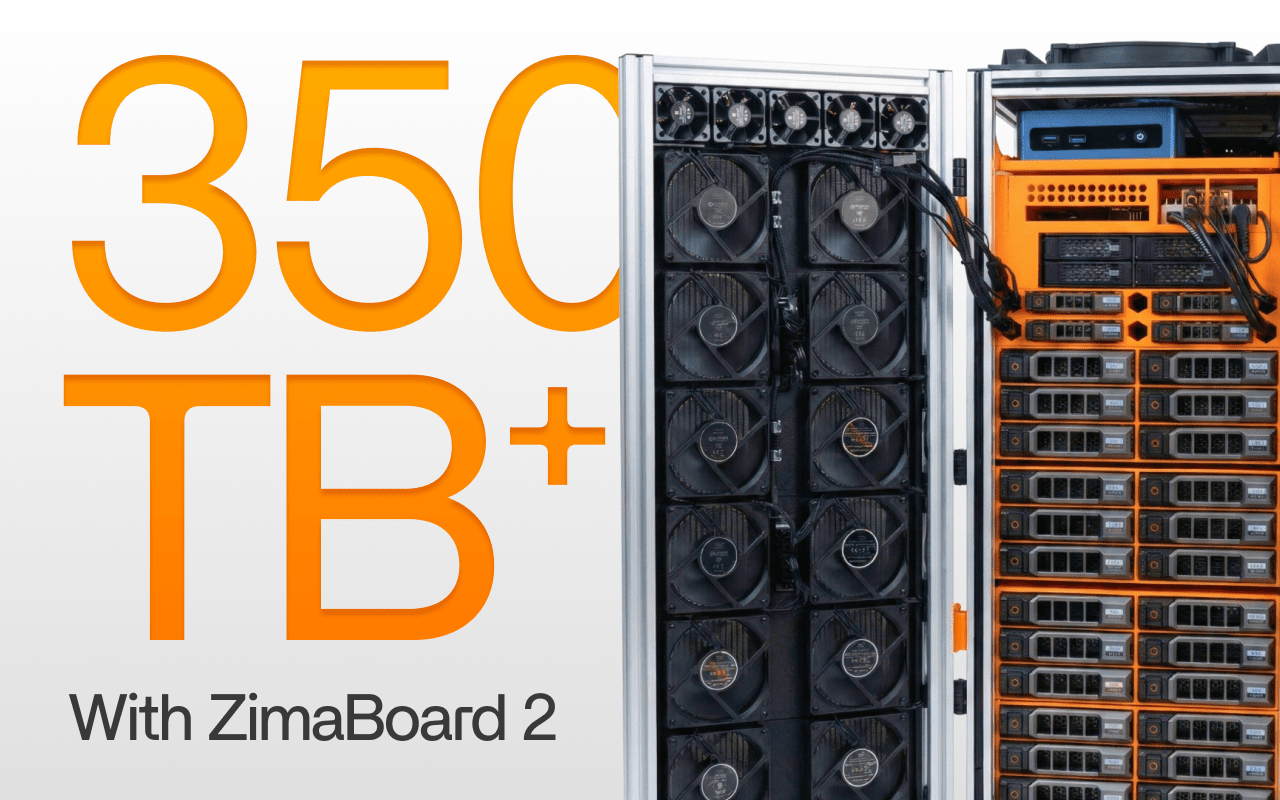

Wie hoch ist die maximale Speicherkapazität des ZimaBoard 2? 350TB+ Gehäuse für den Heimserver-Bau

Beim Bau eines NAS für den Heim- oder Studioeinsatz gehen viele Nutzer davon aus, dass kompakte Hardware zwangsläufig eine begrenzte Erweiterbarkeit bedeutet. Doch Igor, ein Netzwerkingenieur aus Brasilien, hat mit einem massiven Speichersystem von über 350 TB das Gegenteil bewiesen – und zeigt, dass das ZimaBoard 2 viel erweiterbarer ist, als man denkt.

Diese Fallstudie erklärt, wie er PCIe HBA- und SAS-Erweiterungstechnologien sowie einen flexiblen Software-Stack nutzte, um ein handtellergroßes ZimaBoard 2 in das zu verwandeln, was er „Enterprise-Speicher im Heimmaßstab“ nennt.

Ein Kompromiss eines Ingenieurs: Wie bringt man Enterprise-Speicher leise ins Wohnzimmer?

Aufgewachsen in Brasilien kurz vor dem Internetboom, entwickelte Igor eine tiefe Leidenschaft für das Basteln an Computern. Heute, als Netzwerkingenieur bei globalen Hyperscale-Tech-Unternehmen, verfügt er über umfassende Expertise in Serverarchitektur und Datenmanagement. Zuhause ist er ein echter Geek – begeistert von Musik, Gaming, Büchern und Technik – und hält sogar „kostenlose Technikvorträge“ für seine Familie. Technologie ist seit langem ein fester Bestandteil seines Lebens.

Igors Begeisterung für Hardware wurde jedoch stets von praktischen Herausforderungen gebremst: Er kann keine sperrige Enterprise-Ausrüstung mit nach Hause nehmen und muss den begrenzten Platz in seinem Haushalt ausbalancieren.

Deshalb wandte er sich nach und nach einfacheren, effizienteren und familienfreundlicheren Lösungen zu. Über den YouTube-Kanal NAS Compares stieß er erstmals auf ZimaOS und war sofort von dessen ausgereiftem Design, intuitiver Bedienung und funktionsreichem, aber leichtgewichtigem System begeistert. Nach der Installation von ZimaOS auf seinem DIY NAS wuchs seine Überzeugung: Ein so hervorragendes System verdient Hardware, die speziell dafür entwickelt wurde. Die Wahl eines ZimaBoard – schlank im Design und perfekt auf ZimaOS abgestimmt – wurde so zu seinem natürlichen Ziel.

Glücklicherweise gewann er nach dem Beitritt zur IceWhale-Community bei einem Event ein ZimaBoard 2 832. Doch fast sofort entschied er sich für ein Upgrade auf das High-End-ZimaBoard 2 1664.

Ein 350TB Primärspeichersystem

Igors Positionierung des ZimaBoard 2 ist klar: Es dient als „primäres Datenlager“, das ultimative Ziel für alle Daten aus seinem Zuhause und seinen Servern.

1. Ein einheitlicher Verwaltungsknoten für hochdichte Speicherpools.
2. Der finale Backup-Endpunkt (Vault) für alle Heimserver.
3. Ein Integrations- und Orchestrierungshub für gemischte Festplatten.

Hardware-Systemarchitektur: Der Erweiterungspfad von PCIe zu 350TB

Der Kern für die Erreichung von 350TB liegt in der einzelnen PCIe 3.0 Lane, die das ZimaBoard 2 bietet.

Igor verband diese mit:

1. IBM M1210 HBA (LSI 9300-4i OEM, SAS3004-Chipsatz)
   • Geflasht in den IT-Modus (Passthrough-Modus), um RAID-Controller-Logik-Overhead zu vermeiden.
   • Bietet eine stabile 6Gbps SAS-Verbindung.
2. AEC-82885T SAS Expander (Multipfad-Expander)

• • Erweitert auf mehrere HDD/SSD-Laufwerksschächte.
  • Unterstützt gemischte Festplattenpools (verschiedene Kapazitäten und Modelle).

Dies bildet eine hochdichte Architektur, die dutzende Festplatten aufnehmen kann, mit einer Gesamtkapazität von über 350TB.

Igor kommentierte:

Der Vorteil dieser Architektur liegt darin, dass mehrere Festplattengruppen mit nur einem Host in Reihe geschaltet und verwaltet werden können, ohne komplexe Zubehörteile wie Oculink-Adapterkabel zu benötigen. Das sorgt nicht nur für einen klaren und stabilen Datenpfad, sondern erreicht auch deutlich niedrigeren Stromverbrauch und geringere Geräuschentwicklung im Vergleich zu herkömmlichen Servern.

Virtualisierung und Software-Stack: Warum DrivePool + Windows IoT?

Auf Softwareebene traf Igor seine Wahl basierend auf einer einfachen Ingenieursphilosophie: Die optimale Lösung entsteht oft nicht durch Hinzufügen, sondern durch Weglassen des Unnötigen. Wie er sagt: „Nicht jeder braucht RAID.“ Angesichts von Hunderten Terabyte Daten und zahlreichen Festplatten mit unterschiedlichen Kapazitäten würde der Aufbau komplexer ZFS-Speicherpools (vdevs) den begrenzten 16GB Arbeitsspeicher des ZimaBoard 2 stark beanspruchen – kein idealer Weg.

Seine Lösung ist klar und effizient:

1. Virtualisierungsschicht: Er nutzt Proxmox VE als Basis. Anfangs versuchte er die Installation auf dem onboard eMMC, doch wegen höherer Speicheranforderungen setzte er es schließlich auf freien SATA-SSDs ein, wo es reibungslos läuft.
2. Kernanwendungsschicht: Auf Proxmox betreibt er eine leichte und stabile Windows IoT-VM, die der Verwaltung der Speicherlösung gewidmet ist.
3. Speicherlösung: Er entschied sich für StableBit DrivePool. Dessen Vorteile passen perfekt zu Igors gemischtem Festplattenpool-Szenario:

• • Flexible Mischung: Integriert nahtlos Festplatten unterschiedlicher Kapazitäten und Modelle.
  • Einfache Verwaltung: Kein Umgang mit komplexen vdev-Konfigurationen wie bei ZFS nötig.
  • Zuverlässiger Schutz: Bietet Datenredundanz durch Echtzeit-Ordnerduplizierung.
  • Ressourcenschonend: Deutlich geringerer Speicherverbrauch als ZFS, ideal für hardwarebeschränkte Umgebungen.

Am Ende unterstützt dieser Software-Stack – bestehend aus Proxmox VE + Windows IoT VM + StableBit DrivePool – mit seiner elastischen und leichtgewichtigen Natur perfekt den 350TB großen gemischten Speicherpool.

Igor sagt: „Nicht jeder braucht RAID… DrivePool gewinnt!“

Erfahrungs-Highlights: Erweiterbarkeit verändert alles!

Was Igor am meisten am ZimaBoard 2 schätzt, ist, wie seine native PCIe-Erweiterungsfähigkeit den Bau seines hochdichten Speichersystems einfacher als je zuvor machte:

In der Praxis erwies sich die mit HBA und Expander aufgebaute Speicherverbindung als extrem stabil, ohne Laufwerksausfälle oder Verbindungsabbrüche. Die PCIe 3.0-Bandbreite erfüllte voll die Anforderungen der SAS HBA, während der Gesamtstromverbrauch des Systems deutlich unter dem eines herkömmlichen x86-Servers lag. So wurde eine Enterprise-Speicherdichte erreicht, die einen 24/7-Flüsterbetrieb im Heimumfeld ermöglicht. Letztlich erfüllte das ZimaBoard 2 seine Rolle als „hochdichter Datentresor“ in seiner Konfiguration perfekt.

Fazit: Das Potenzial des ZimaBoard 2 geht weit über 350TB hinaus

Auf die Frage, wie er das ZimaBoard 2 einem Freund empfehlen würde, fasste Igor es kraftvoll zusammen:

Seine praktische Geschichte beweist, dass mit ausreichend flexibler und offener Hardware-Architektur selbst ein kompakter Mini-PC seine Erweiterbarkeit nutzen kann, um Enterprise-Speicheraufgaben zu bewältigen. Das ZimaBoard 2 ermöglicht es Einzelanwendern, „wirklich großflächigen Speicher“ mit begrenztem Budget, Energieverbrauch und Platz zu realisieren.

Wenn Sie einen hoch erweiterbaren NAS-Kern, einen Heimserver, einen stromsparenden, hochkapazitiven Backup-Knoten oder eine vielseitige und kompakte Host-Plattform suchen, könnte das Potenzial des ZimaBoard 2 Ihre Erwartungen übertreffen.

Ob Sie nun eine vielseitige kompakte Host-Plattform oder ein robustes Speicher-Array bauen – wir laden Sie ein, die technischen Möglichkeiten weiter zu erkunden. Für praxisnahe Benchmarks und Community-Diskussionen finden Sie weitere Details auf Reddit, wo Nutzer bereits ihre einzigartigen Builds teilen.

Vielleicht sind Sie der nächste Creator, der die Grenzen des Speichers erweitert. Um immer einen Schritt voraus zu sein, treten Sie der IceWhale Discord-Community bei, um exklusive Produktvorteile, professionelle Homelab-Deployment-Tipps und inspirierende Nutzerberichte von Enthusiasten weltweit zu erhalten!
