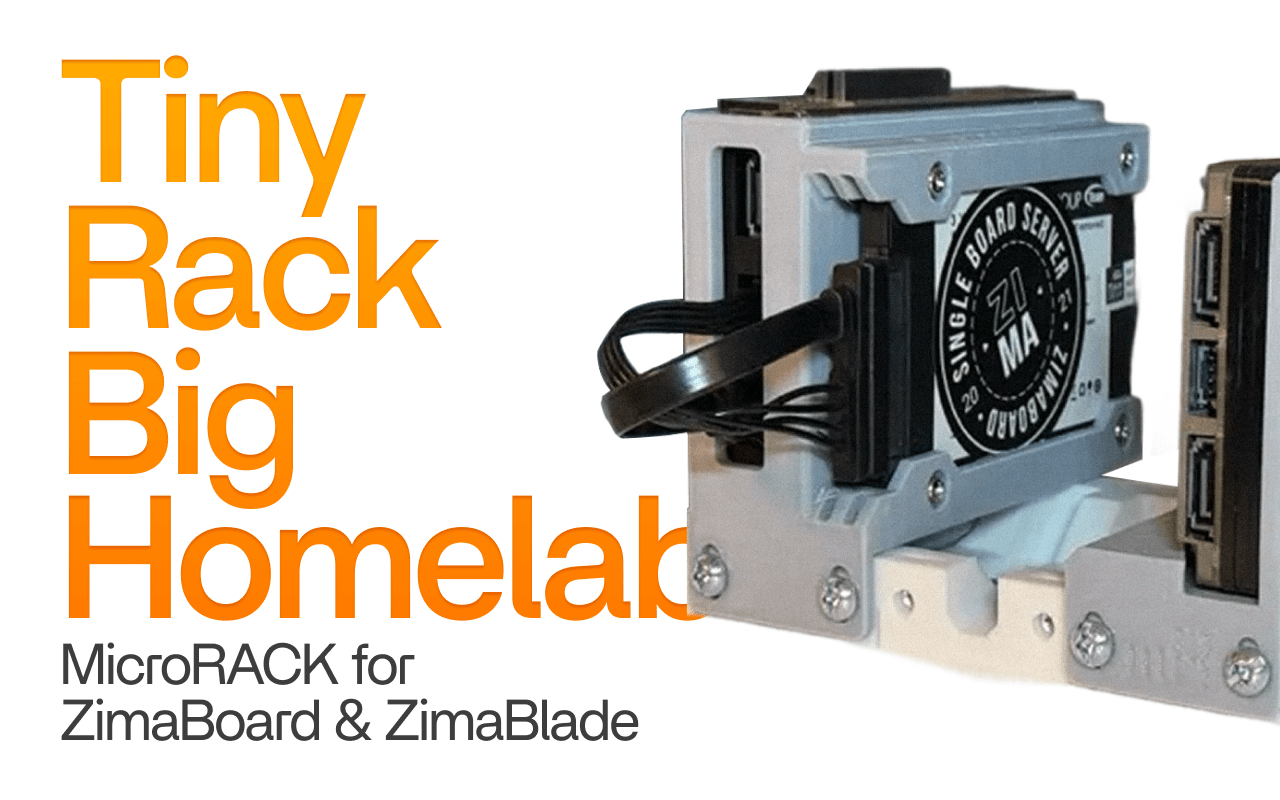

Mała szafa, wielkie domowe laboratorium: jak jeden twórca zbudował najlepszy microRACK

Eva Wong jest redaktorką techniczną i rezydentką majsterkowania w ZimaSpace. Jest geekiem od zawsze, z pasją do domowych laboratoriów i oprogramowania open source, a jej specjalnością jest przekładanie złożonych zagadnień technicznych na przystępne, praktyczne poradniki. Eva wierzy, że samodzielne hostowanie powinno sprawiać radość, a nie onieśmielać. Dzięki swoim samouczkom pomaga społeczności oswoić konfigurację sprzętu, od budowy pierwszego serwera NAS po opanowanie kontenerów Docker.

A gdyby całe twoje domowe laboratorium zmieściło się pod biurkiem, w szafce lub było zamontowane pionowo na ścianie?

Taki właśnie pomysł przyświecał projektowi microRACK — pomysłowemu, ultrakompaktowemu, modułowemu systemowi szafy serwerowej przeznaczonemu dla twórców potrzebujących dużej funkcjonalności na bardzo ograniczonej przestrzeni.

Ten projekt, stworzony z myślą o ZimaBoard, ZimaBoard SE, dyskach, przełącznikach i niestandardowych akcesoriach, dowodzi, że do stworzenia wydajnego domowego laboratorium nie potrzeba pełnowymiarowej szafy rack.

Zbliżenie na moduły microRACK z zamontowanymi ZimaBoard SE i dyskami, pokazujące uporządkowane i kompaktowe zarządzanie kablami.

Dlaczego powstał microRACK

Podobnie jak wielu użytkowników domowych laboratoriów, twórca chciał uruchamiać wiele usług w domu bez przeznaczania całego pokoju na sprzęt sieciowy.

Tradycyjne szafy rack są nieporęczne, drogie i często przesadnie duże jak na kompaktowe urządzenia. Dlatego zaprojektował system szafy rack w mikroskali ze standardowym rozstawem 1U, zapewniający małym urządzeniom tak samo uporządkowaną strukturę jak w przypadku sprzętu klasy enterprise.

Cele były proste:

  • Dopasuj do ciasnych przestrzeni
  • Montuj poziomo, pionowo lub do góry nogami
  •  Uporządkuj okablowanie
  • Rozbudowa z czasem
  • Obsługa wielu urządzeń i akcesoriów Zima

Zaprojektowano w Shapr3D, wydrukowano na Bambu Lab X1C

Cały projekt stworzono w programie Shapr3D i wydrukowano na drukarce Bambu Lab X1C.

Całość zaprojektowano jako modułową konstrukcję. Od czasu publicznego udostępnienia projektu twórcę poproszono już o przygotowanie dodatkowych mocowań i akcesoriów do tego ekosystemu.

To zwykle znak, że projekt społeczności naprawdę się udał: inni od razu też chcą go mieć.

Widok projektu microRACK w 3D przedstawiający mechanizm montażowy z blokadą języczkową oraz system śrub 10-32x1/2" umożliwiający bezpieczny montaż modułów.

Czym wyróżnia się microRACK?

Zamiast jednej nieruchomej ramy microRACK wykorzystuje system prowadnic.

Każdy moduł wsuwa się pewnie i blokuje na miejscu, a jego montaż odbywa się za pomocą standardowych śrub do szaf rack. Dostępne są prowadnice w kilku rozmiarach — od 2U do 5U — które można łączyć w zależności od potrzeb.

Czarny prototyp microRACK wydrukowany w 3D, z wieloma szczelinami montażowymi i zamontowanym ZimaBoardem z widocznymi portami Ethernet i USB.

Najważniejsze cechy

  • Standardowy odstęp 1U (ok. 44 mm)
  • Modułowy system szyn
  • Montaż poziomy / pionowy / odwrócony
  • Bezpieczna konstrukcja z blokadą zatrzaskową
  • Sekcje z możliwością rozbudowy
  • Moduły do samodzielnego drukowania
  • Estetyczne prowadzenie kabli z przodu lub z tyłu

Stworzony z myślą o sprzęcie Zima

Ponieważ większość sieci twórcy działa już na urządzeniach Zima, to właśnie te systemy były pierwszymi obsługiwanymi.

Dostępne moduły obejmują:

  • Mocowanie ZimaBoard
  • Samodzielny moduł ZimaBoard SE
  • Zestaw ZimaBoard SE + SSD
  • Mocowanie dwóch dysków 2,5-calowych
  • Mocowania przełączników sieciowych
  • Moduły płytek ESP32
  • Obsługa obudów Raspberry Pi
Dwa ujęcia białego modułu microRACK z podstawą montażową i panelami ochronnymi do instalacji urządzeń sieciowych.

Co działa w tym domowym laboratorium?

Mimo niewielkich rozmiarów ten zestaw obsługuje szeroki zakres samodzielnie hostowanych usług za pomocą CasaOS:

Właśnie w tym kierunku rozwijają się nowoczesne domowe laboratoria: stają się mniejsze, sprytniejsze i bardziej osobiste.

Panel CasaOS w domowym laboratorium microRACK, wyświetlający statystyki systemu, informacje o pamięci masowej oraz samodzielnie hostowane aplikacje, takie jak Jellyfin i PhotoPrism.

Dlaczego to ważne

microRACK rozwiązuje problem, z którym mierzy się wiele osób: „Chcę mieć domowe laboratorium… ale nie mam na nie miejsca”. Teraz nie potrzebujesz pełnowymiarowej szafy rack, hałaśliwego sprzętu klasy enterprise ani osobnego pomieszczenia.

Możesz zamontować kompletny zestaw usług hostowanych samodzielnie pod biurkiem, wewnątrz mebla lub na ścianie, używając kompaktowego sprzętu o niskim poborze mocy, takiego jak ZimaBoard i ZimaBoard SE.

Podsumowanie

Duże szafy rack robią wrażenie. Małe są sprytniejsze.

microRACK zamienia niewykorzystaną przestrzeń w uporządkowane, rozbudowywalne domowe laboratorium stworzone z myślą o współczesnych majsterkowiczach. Jest kompaktowy, modułowy i dowodzi, że wydajne samodzielnie hostowane usługi nie wymagają dużej przestrzeni. Czasami najlepsza szafa rack w domu to ta, której nikt nie zauważa.
