Top 3D-gedruckte NAS-Gehäusezubehör für dein Homelab

3D-Druck revolutioniert, wie Homelab-Enthusiasten ihre Server-Setups bauen und optimieren. Egal, ob Sie einen leistungsstarken ZimaCube Pro oder erstellen Sie ein kompaktes ZimaBoard Cluster, kundenspezifisch 3D-gedruckte Komponenten bieten unvergleichliche Flexibilität für Kühlung, Speichererweiterung und Platzmanagement. In diesem Leitfaden tauchen wir in die besten hardwaregeprüften NAS-Gehäusedesigns, essentielle 3D-gedruckte Zubehörteile und die technischen Filamentanforderungen – wie die Verwendung von ABS oder PETG—um sicherzustellen, dass Ihr DIY-Server in einer 24/7-Umgebung strukturell stabil und perfekt gekühlt bleibt.

Was sind die besten 3D-gedruckten NAS-Gehäuse für ein Homelab-Setup?

Die besten 3D-gedruckten NAS-Gehäuse für ein Homelab umfassen modulare Open Racks, stapelbare Single-Board-Computer-Cluster und Dual-Laufwerk-Schutzgehäuse, die Luftstrom und KabelmanagementDiese Designs maximieren die Platzeffizienz und halten die Hardware gleichzeitig zugänglich.

• Modularen Open Racks: Systeme wie das OpenRack 1U ermöglichen es, Geräte wie das ZimaBoard und 2,5-Zoll-Festplatten in vollständig modulare 10-Zoll- oder 19-Zoll-Server-Rackplätze einzubauen.
• Stapelfähigen Cluster-Gehäusen: Universelle Stapelprojekte für ZimaBoard unterstützen sowohl HDD- als auch SSD-Gehäuseoptionen und verfügen über integrierte Kanäle für einen aufgeräumten Arbeitsplatz.
• Erhöhten Schutzgehäusen: Gehäuse wie das ZimaBlade Dual SSD Protective Case v2 verfügen über erhöhte untere Stützvorsprünge, um den Luftstrom zu verbessern und Platz für CAT5- und Stromkabel zu schaffen.

Suchen Sie nach druckfertige Designs? Hören Sie auf, Toleranzen von Grund auf neu zu berechnen. Sie können optimierte, hardwaregeprüfte STL-Dateien herunterladen direkt aus unserem offiziellen Repository, um eine perfekte Passform zu gewährleisten.

Welches 3D-Druckfilament ist am besten für NAS-Gehäuse und Server-Racks geeignet?

PETG und ABS/ASA sind die besten 3D-Druckfilamente für NAS-Gehäuse und Server-Racks aufgrund ihrer hohen Wärmeformbeständigkeit (70 °C bis 90 °C) und strukturellen Steifigkeit.

• ABS oder ASA (Erforderlich bei hoher Hitze): Komponenten in der Nähe des Prozessors – wie die ZimaCube Pro CPU-Lüfterabdeckung – müssen unbedingt aus hitzebeständigen Materialien wie ABS oder ASA gedruckt werden, um Verzug zu vermeiden.
• PETG (Bester Allrounder): Bietet eine perfekte Balance zwischen Druckbarkeit und Hitzebeständigkeit (ca. 75 °C), ideal für Laufwerksschlitten und äußere Gehäuseschalen.
• PLA (Nicht empfohlen): Vermeiden Sie PLA für strukturelle NAS-Teile, da die niedrige Glasübergangstemperatur (55 °C) dazu führt, dass es sich unter konstanter Hitze von HBAs und CPUs verzieht.

Wie können 3D-gedruckte Zubehörteile die Kühlung von Homelab-Servern verbessern?

3D-gedruckte Zubehörteile verbessern die Kühlung im Homelab, indem sie den Luftstrom gezielt über heiße Komponenten lenken mit 3D-druckbare Lüfterverkleidungen, erhöhte Halterungen und integrierte Lüfterhalterungen.

• Individuelle CPU-Lüfterabdeckungen: Eine gut gestaltete Lüfterverkleidung (wie für den ZimaCube Pro) kann die CPU-Temperaturen bei 85 % Last um etwa 6 °C senken und wird mit 5x3 mm Magneten befestigt.
• Integrierte große Lüfterhalterungen: Stapelprojekte beinhalten oft integrierte 140-mm-Lüfterhalterungen für eine überlegene, geräuscharme Wärmeableitung über mehrere verbundene Platinen.
• Waben- und erhöhte Strukturen: Das Hinzufügen von wabenförmigen Erhebungen und das Anheben externer Stützen verbessert die passive Umgebungsbelüftung für dichte Speicherarrays erheblich.

Wie druckt man maßgeschneiderte Halterungen und Gehäuse für ZimaBoard oder ZimaCube 3D?

Um maßgeschneiderte Halterungen für ZimaBoard oder ZimaCube 3D zu drucken, laden Sie maßstabsgetreue STL-Dateien herunter, wenden spezifische Slicing-Einstellungen an und verwenden die originalen Schrauben für eine sichere Montage. Im Zima Official 3D Models Library finden Sie Designs, die auf Toleranz und Passgenauigkeit vorgetestet wurden.

• Hardware-Vorbereitung: Die Vorbereitung umfasst das Entfernen der oberen Acrylplatte oder der unteren Kunststoffplatte; verwenden Sie die originalen Schrauben erneut, um die Platine im neuen Gehäuse zu fixieren.
• Optimale Druckeinstellungen: Für präzise Teile wie die ZimaBlade SSD Adapter-Bodenhalterung verwenden Sie eine Schichthöhe von 0,2 mm, 2 Wandlinien und 15 % Füllung.
• Kompatible Hardware: Stellen Sie sicher, dass Ihr gewähltes Modell Platz für interne USB-Laufwerke wie den Samsung Fit Plus lässt oder spezielle 120-mm-PCIe-Verlängerungskabel aufnimmt.

Was sind die zuverlässigsten 3D-gedruckten Festplattenhalterungen für ein DIY-NAS?

Die zuverlässigsten 3D-gedruckten Festplattenhalterungen zeichnen sich durch platzsparende Designs, nahtlose Gehäuseintegration und dedizierte Slots aus für PCIe-Erweiterungsadapter.

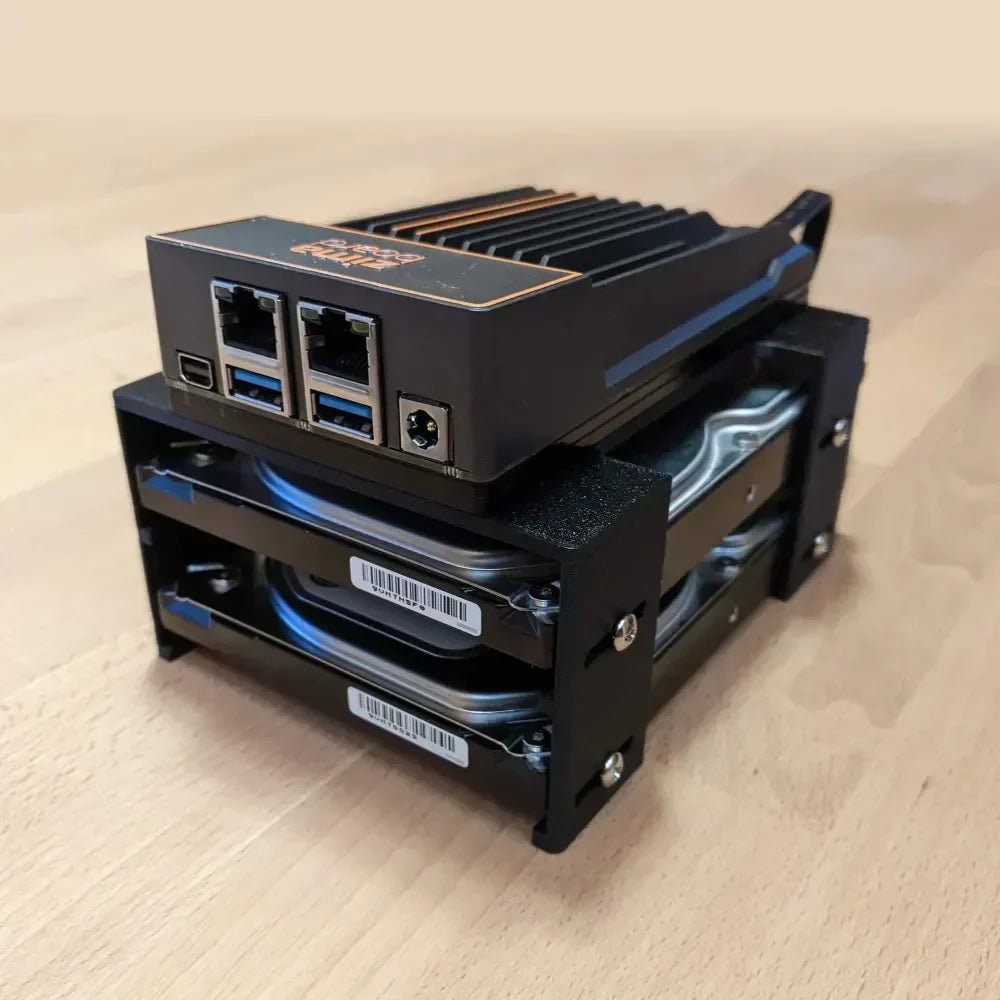

• Duale 3,5-Zoll-Halterungen: Platzsparende Designs ermöglichen die Montage von zwei 3,5-Zoll-Laufwerken unter einem Einplatinenserver, indem die originale Bodenplatte ersetzt wird.
• Präzise NVMe-Adapterhalterungen: Kompakte Bodenhalterungen sind unerlässlich, um PCIe-zu-NVMe-Adapter am Sockel Ihres NAS-Racks zu befestigen und Verbindungsabbrüche zu verhindern.
• GPU-Kompatibilität: Fortgeschrittene Lüfterabdeckungen und Halterungen sind so konzipiert, dass sie mit Low-Profile-GPUs wie der Nvidia RTX A2000 oder Intel ARC A380 LP kompatibel bleiben.

Ist es günstiger, ein NAS-Gehäuse zu 3D-drucken, als ein vorgefertigtes Gehäuse zu kaufen?

Ja, das 3D-Drucken eines NAS-Gehäuses ist deutlich günstiger und kostet typischerweise zwischen 15 und 30 US-Dollar für das Filament, verglichen mit 100 bis 250 US-Dollar für ein kommerzielles Gehäuse. Es ermöglicht eine unvergleichliche Anpassung, wie z. B. Kabelwege für externe CAT5-Kabel, und bietet modulare Aufrüstbarkeit zu einem Bruchteil der Kosten.

Häufig gestellte Fragen

F1: Kann ich PLA-Filament für ein Homelab-NAS-Gehäuse verwenden?

Es wird dringend empfohlen, PLA für ein NAS-Gehäuse zu vermeiden. Homelab-Server laufen 24/7 und erzeugen konstante Wärme. PLA beginnt bereits bei Temperaturen ab 55 °C weich zu werden und sich zu verformen. Verwenden Sie stets PETG, ABS oder ASA für Komponenten wie CPU-Lüfterabdeckungen und Laufwerkshalterungen, um thermische Stabilität zu gewährleisten.

F2: Wo finde ich kostenlose STL-Dateien für Homelab-Server und NAS?

Hochwertige, kostenlose STL-Dateien für Homelab-Setups finden Sie auf gängigen 3D-Druck-Repositorien. Für hardware-spezifische Designs – wie exakte ZimaBlade SSD-Adapter, ZimaCube Lüfterverkleidungen und 1U Open Racks – besuchen Sie die offizielle Zima 3D-Modellbibliothek für optimierte und physikalisch getestete Dateien.

F3: Verursachen 3D-gedruckte Festplattenkäfige Vibrationsschäden?

Bei schlechter Konstruktion können starre 3D-gedruckte Käfige Vibrationen übertragen. Die Verwendung leicht flexibler Materialien wie PETG, das Drucken mit dichten Füllmustern und das feste Befestigen der Laufwerke mit Standard-Montageschrauben mindern jedoch effektiv das Risiko schädlicher Vibrationen in Ihrem DIY-NAS.

F4: Welcher Füllgrad ist für eine 3D-gedruckte Server-Rackhalterung erforderlich?

Für tragende Strukturteile wie eine 19-Zoll-Server-Rackhalterung wird ein Füllgrad von 30 % bis 50 % empfohlen. Für kleinere, präzisionsgefertigte Komponenten wie eine SSD-Adapter-Bodenhalterung sorgt ein Füllgrad von 15 % kombiniert mit 2 Wandlinien bei einer Schichthöhe von 0,2 mm für ausreichende Stabilität.

F5: Wie lange dauert es, ein komplettes DIY-NAS-Gehäuse im 3D-Druck herzustellen?

Je nach Größe des NAS-Gehäuses und der Geschwindigkeit Ihres 3D-Druckers dauert das Drucken eines kompletten Multi-Bay-Gehäuses in der Regel zwischen 25 und 50 Stunden. Kleinere Zubehörteile, wie eine Halterung für zwei Festplatten oder eine individuelle CPU-Lüfterabdeckung, können meist in 3 bis 6 Stunden fertiggestellt werden.
