Jag förvandlade en Ikea Kallax till ett 10-tums rack-homelab med ZimaCube 2

Eva Wong

IceWhale author

Eva Wong är Teknisk skribent och den boende fixaren på ZimaSpace. En livslång nörd med en passion för hemma-labb och öppen källkod, hon specialiserar sig på att översätta komplexa tekniska koncept till tillgängliga, praktiska guider. Eva tror att självhosting ska vara roligt, inte skrämmande. Genom sina handledningar ger hon gemenskapen verktyg att avmystifiera hårdvaruinstallationer, från att bygga sin första NAS till att bemästra Docker-containrar.

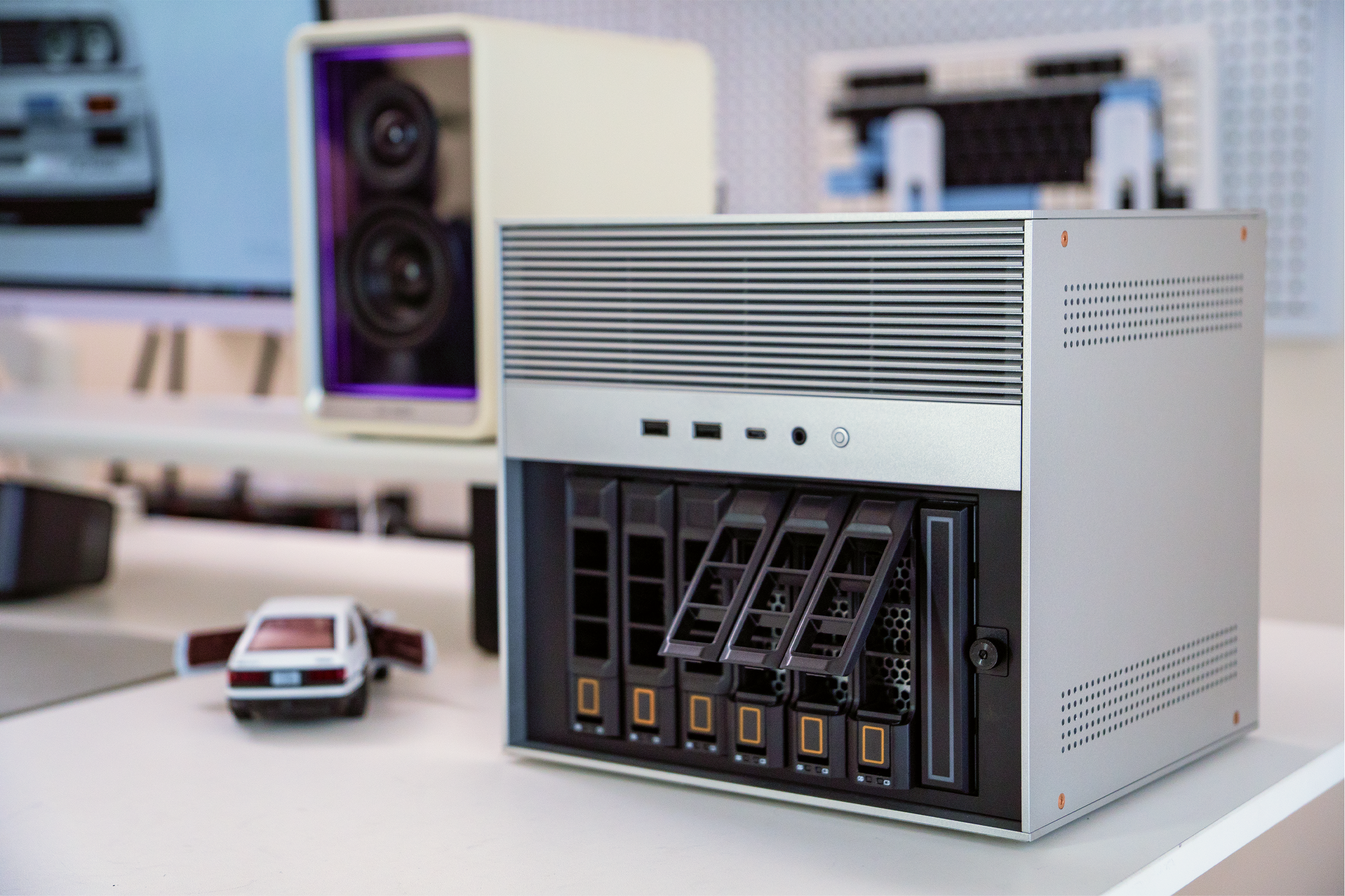

I Turned an Ikea Kallax Into a 10-Inch Rack Homelab With the ZimaCube 2

💡 Community Spotlight: u/Ambitious_Shallot_79, r/minilab

Rackmonterade homelabs låter bra tills du kommer ihåg att de behöver ett riktigt rack. Något med skenor, monteringsöron, en dedikerad plats i källaren eller garaget. Något som ser ut — och låter — som företagsinfrastruktur som invaderat ditt hem.

10-tums mini-rack-rörelsen är motgiftet. Och ZimaCube 2, visar det sig, var praktiskt taget designad för det.

Jag har precis färdigställt mitt 10-tums Kallax homelab-rack. Tre Proxmox-beräkningsnoder, en dedikerad brandväggsenhet, två ZimaBlades och en ZimaCube 2 längst ner som lagringsgrund. Allt 3D-utskrivet. Allt får plats i en enda Ikea Kallax-kub. Allt låter tystare än en DVR.

Här är byggöversikten — hårdvaran, utskrifterna, layoutbesluten och varför ZimaCube 2 visade sig vara nyckeln som fick allt att fungera.

Vitt 10-tums Kallax homelab-rackpanel med ZimaCube 2, frontventilationsgaller, Ethernet-portar, USB-portar och skåpsmonterad kylning

Problemet med 10-tums rack (och varför ZimaCube 2 löste det)

Standard 19-tums rack är överdrivet för en hemmiljö. De är tillräckligt djupa för datacenterservrar som de flesta homelab-entusiaster inte använder. De tar upp golvyta. De är fula. Och om du bor i en lägenhet eller delar boende är de praktiskt taget omöjliga att motivera.

10-tums rackformatet löser problemet med fysisk plats. Men det skapar ett nytt: de flesta hårdvaror passar inte.

📐 Den interna bredden på ett standard 10-tums rack är ungefär 220 mm. ZimaCube 2 är 240 × 221 × 220 mm. Det är ingen slump — det är i princip en 10-tums rackenhet i ett skrivbordschassi. Vrid den 90 grader, så glider den in i en 10-tums hylla som om den var designad för det.

En fullstor NAS med sex enhetsplatser, 10GbE-nätverk och en PCIe-expansionsplats har ingen plats i detta format. Men ZimaCube 2 gör det — och just den faktorn förändrar vad som är möjligt i en mini-rackbyggnad.

Komplett 10-tums Kallax homelab-rack med Zyxel-switch, patchkablar, ZimaBlade-noder, brandväggsenhet, ventilationspaneler och ZimaCube 2 lagringsserver

Racklayout (uppifrån och ner)

Så här staplade jag racket från översta hyllan och neråt:

Position	Hårdvara	Roll
Översta hyllan	Patchpanel + 10-tums hanterad switch	Kabelhantering, nätverksdistribution
Rad 2	3× Proxmox beräkningsnoder	VM/CT-arbetsbelastningar, ZFS-replikering
Rad 3	2× ZimaBlade	Frigate NVR (Coral TPU), lätta tjänster
Rad 4	Brandväggsenhet	OPNsense, VLAN-routing, WAN-terminering
Nederst	ZimaCube 2	10GbE delad lagring, Docker-värd, AI-inferens

ZimaCube 2 placeras längst ner av två skäl. För det första, fysiken — det är den tyngsta komponenten i racket, och att placera massan vid basen håller hela strukturen stabil. För det andra, termiken — värme stiger. ZimaCube 2:s bakre utsugningsfläktar blåser redan ut varm luft bakåt, men att placera den längst ner säkerställer att dess värmeutsläpp inte förvärmer komponenterna ovanför.

🎁 ZimaCube 2:s interna termiska separation — CPU/PCIe-zon isolerad från enhetsfacken — innebär att värmen som genereras av en potentiell GPU i PCIe-platsen inte påverkar enhetstemperaturerna. I en staplad rackkonfiguration är detta ännu viktigare än i en fristående installation.

Närbild av 10-tums mini-racklayout med Zyxel managed switch, ZimaBlade-servrar, Proxmox-noder, patchkablar, USB-portar och 3D-utskrivna ventilationspaneler

ZimaCube 2 installerad längst ner i ett 10-tums Kallax homelab-rack med Ethernet-anslutning, USB-portar, strömkabel och stora frontventilationsgaller

Allt 3D-utskrivet

Varje fäste, monteringsdel, ventilationspanel och distans i detta rack var 3D-utskrivet på en Elegoo Centauri Carbon. Jag designade anpassade remixar för flera delar för att få ZimaCube 2 och brandväggen integrerade snyggt.

Anpassad ZimaCube 2-hylla

ZimaCube 2 har inga racköron och behöver inte några. Jag designade en U-formad hållare som stöder enheten vid basen med 10 mm klarering på alla sidor för luftflöde. Den glider in i standard 10-tums rackskenor. Ingen modifiering av ZimaCube 2:s chassi krävs.

ZimaBlade vertikalmonteringar

Två ZimaBlades monterade vertikalt på ett enda 1U-fäste, sida vid sida. Den vertikala orienteringen sparar horisontellt utrymme och justerar bakre I/O (Ethernet + ström) med patchpanelen ovanför för ren kabeldragning.

3D-modell av en anpassad 10-tums rackmonteringshållare och frontpanel för ZimaCube 2 med ventilationsgaller och skåpsanpassad homelab-design

Svart 10-tums rackpanel för ZimaBlade med PCIe x1 2,5G nätverksadapter, Ethernet-port, USB-port, strömkontakt och dubbla täckplåtar för enhetsfack

Ventiler och blanka paneler

Tom plats i ett rack är en inbjudan för damm och kabelkaos. Jag har skrivit ut anpassningsbara ventilationspaneler för att fylla varje oanvänd plats. Den ventilerade designen bibehåller luftflödet genom stapeln samtidigt som fronten hålls ren och dammtålig.

Alla STL-filer och remixar är länkade på MakerWorld och Printables. Om du bygger ett liknande 10-tums rack bör ZimaCube 2-fästet och ZimaBlade-montagen fungera för dig utan modifiering.

https://makerworld.com/zh/models/1358611-10-inch-rack-for-zimablade-with-pcie-2-5g-ports#profileId-1402800

https://makerworld.com/zh/models/1872040-customizable-vent-blank-panels-for-10-inch-rack#profileId-2082737

Nätverk: 10GbE-stam, 2,5GbE-noder

Nätverksarkitekturen är enkel men snabb:

ZimaCube 2 → 10GbE uplink till hanterad switch
3× Proxmox-noder → 2,5GbE vardera
2× ZimaBlades → 1GbE vardera (Coral TPU sköter det tunga arbetet, inte nätverket)
Brandvägg → 1GbE WAN in, 2,5GbE LAN ut

Switchen hanterar inter-VLAN-routing för Proxmox-klusternätverket. ZimaCube 2:s 10GbE-port betyder att alla tre Proxmox-noder kan hämta VM-bilder, ISO-filer och backupdata samtidigt utan att länken blir överbelastad. En enda 1GbE-anslutning skulle begränsas till ungefär 110 MB/s delat på tre noder; 10GbE ger varje nod i praktiken sin egen dedikerade gigabit bandbredd till lagringen.

Varför Kallax?

Ikea Kallax är den inofficiella möbeln i homelab-gemenskapen av en anledning. Varje kub är ungefär 335 × 335 × 390 mm — tillräckligt djup för ett 10-tums rack med kablar, tillräckligt brett för luftflöde på båda sidor och tillräckligt högt för 6-8U rackutrymme beroende på din monteringslösning.

En enda Kallax-kub kan hysa ett helt homelab. Resten av hyllan rymmer fortfarande böcker, brädspel eller vad du än använde den till innan du bestämde dig för att sätta en server i ditt vardagsrumsmöbel.

🎁 Slutresultatet är ett homelab som inte ser ut som ett homelab. Gäster ser en svart låda i en hylla. De ser inte tre Proxmox-noder, en 10GbE-lagringsbackend, en GPU som kör lokal AI och fyra säkerhetskameror som bearbetas i realtid. Det är skönheten med 10-tumsformatet — det gömmer sig i öppen dager.

Vad jag skulle göra annorlunda

Tre saker jag lärde mig från detta bygge som jag skulle dela med mig av till någon som försöker en liknande setup:

Printa två av allt. 3D-printade fästen behöver så småningom bytas ut, särskilt i ett varmt rack. Att ha reservdelar betyder ingen driftstopp när ett fäste börjar sjunka.
Sätt den tyngsta komponenten längst ner. Det verkar självklart, men i ett 3D-printat rack spelar viktfördelningen större roll än i stål. ZimaCube 2 i botten gav hela racket bättre strukturell integritet än när jag hade det i mitten.
Lämna 1U tomt högst upp. Het luft behöver någonstans att ta vägen innan den lämnar racket. En tom ventilationspanel högst upp skapar en liten utsugningsplenum som förbättrar passiv kylning genom hela stapeln.

Bygg ditt eget 10-tums rack-homelab med ZimaCube 2 →

Vanliga frågor

Passar ZimaCube 2 verkligen i ett 10-tums rack?

Ja — men det beror på din rackdesign. ZimaCube 2 är 220 mm bred, vilket matchar det interna utrymmet i ett standard 10-tums rack. Den kan inte monteras med racköron nativt, men en 3D-utskriven hållare eller hyllmontering låter den sitta snyggt i racket. Djupet (240 mm) passar inom en standard Kallax-kub med plats för kablar baktill.

Kan jag montera ZimaCube 2 i rack utan 3D-utskrift?

Ja. En standard 10-tums rackhylla (finns från Digitus och andra mini-rack-leverantörer) rymmer ZimaCube 2. ZimaCube 2 har inga inbyggda racköron, men en hyllmontering kräver ingen modifiering och ger samma strukturella stöd som ett specialanpassat fäste.

Vad är fördelen med ett 10-tums rack jämfört med ett 19-tums rack för homelabs?

Tre saker: fysiskt fotavtryck, ljud och estetik. Ett 10-tums rack får plats i möbler (Kallax, skrivbordshyllor, mediakonsoler). Det tvingar dig att använda kompakt, energieffektiv hårdvara — ingen gammal företagsutrustning som låter som en jetmotor. Och det smälter in i ett vardagsrum istället för att dominera det.

Hur hanterar man kylning i ett staplat 10-tums rack?

Stapla de hetaste komponenterna längst ner (värme stiger). Lämna minst 1U ventilerat utrymme högst upp för utblås. Använd ventilerade blinda paneler istället för solida för att bibehålla luftflödet genom hela stapeln. Och välj hårdvara som är designad för att hålla sig sval — ZimaCube 2:s separata termiska zoner hjälper avsevärt i en staplad konfiguration.

Vilka andra Zima-produkter passar i ett 10-tums rack?

ZimaBlade är idealisk — den är tillräckligt liten för att montera två sida vid sida i ett enda 1U-fäste. ZimaBoard passar också snyggt. Om du bygger ett helt IceWhale 10-tums rack kan du få plats med en ZimaCube 2 (lagring + AI), två ZimaBlades (NVR + lättviktstjänster) och en ZimaBoard (dedikerad brandvägg) på ungefär 6U rackutrymme.

Är 3D-utskriven hårdvara tillräckligt pålitlig för ett 24/7 homelab-rack?

Ja, med rätt filament och design. Använd PETG eller ABS — inte PLA — för allt i en varm rackmiljö. PLA mjuknar runt 60°C, vilket en rackinteriör kan närma sig vid långvarig belastning. PETG klarar upp till 85°C. Skriv ut med högre fyllnadsgrad (40%+) för bärande delar, och skriv alltid ut reservdelar för fästen som stödjer tunga komponenter.
