Jak Ariel Studio tworzy obudowę NAS do ZimaBoard 2 w stylu Noctua

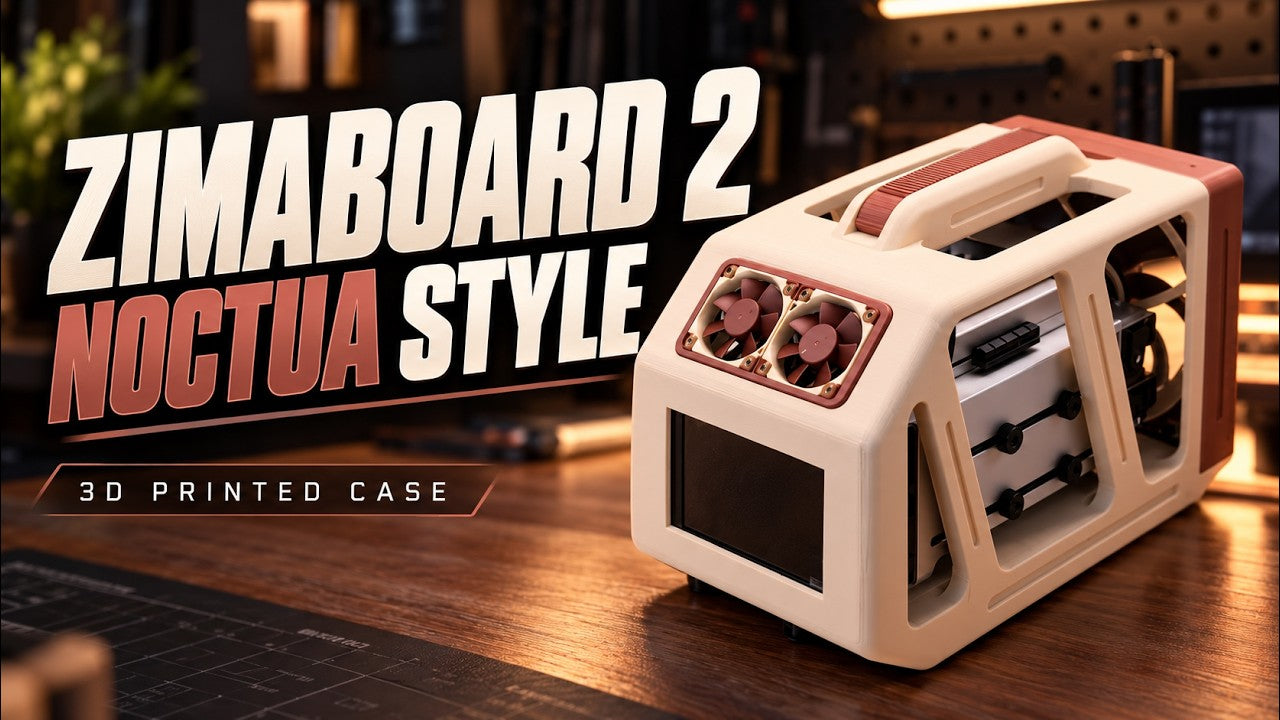

Dziękujemy Ariel Studio za udostępnienie projektu obudowy inspirowanej marką Noctua dla serwera NAS ZimaBoard 2. Projekt obejmuje przejście od działającego zestawu do przechowywania danych przez model obudowy i wydrukowane części, aż po okablowanie wentylatora i pierwsze spojrzenie na ZimaOS. Oryginalny film w serwisie YouTube można obejrzeć na kanale twórcy.

Obejrzyj przed lekturą: Ten poradnik przyda się, jeśli chcesz stworzyć niestandardową obudowę NAS i zależy Ci zarówno na jej wyglądzie, jak i łatwości konserwacji. W około 20 minut Ariel Studio omawia decyzje projektowe, a następnie składa obudowę i konfiguruje pamięć masową. Czytaj dalej, aby poznać związek między konstrukcją a jej rolą jako drugiego miejsca przechowywania danych.

Efektem jest niestandardowa obudowa dla osobnego serwera NAS do kopii zapasowych. Ariel Studio pozostawia istniejący system Synology jako główne miejsce przechowywania plików roboczych, a ten komputer buduje jako dodatkowe miejsce docelowe i platformę do eksperymentów. Film pokazuje decyzje projektowe i wybory związane ze składaniem, ale nie potwierdza długoterminowej niezawodności kopii zapasowych ani zmierzonej przewagi termicznej nad otwartą płytką.

Zacznij od określenia roli kopii zapasowej, a potem dopasuj projekt do sprzętu

Twórca zaczyna od posiadanego już urządzenia Synology DS923+, na którym przechowuje nagrania wideo, zdjęcia i inne materiały robocze. Zachowanie stabilności tego głównego systemu to powód, dla którego buduje drugi komputer. Miniaturowy serwer domowy ZimaBoard 2 wyposażono w dwa dyski o pojemności 8 TB, dzięki czemu obudowa musi pomieścić rzeczywisty zestaw, a nie tylko abstrakcyjny zarys płytki.

Ariel Studio modeluje złożony sprzęt przed zaprojektowaniem obudowy zewnętrznej. Ta kolejność ma znaczenie: korpusy dysków, elementy montażowe, położenie złączy i miejsce potrzebne do podłączenia kabla wpływają na kształt obudowy. Jeśli tworzysz własną wersję, przed rozpoczęciem pełnego wydruku sprawdź dokładne modele dysków i kabli, których użyjesz. Obudowa może pasować do płytki, a mimo to niepotrzebnie utrudniać wymianę dysków.

Zamień paletę Noctua w praktyczną obudowę

Beżowo-brązowe wykończenie nawiązuje do stylistyki Noctua i projektu myszy, który posłużył twórcy za inspirację. Ważniejsze są jednak szczegóły konstrukcyjne: uchwyt, boczne otwory, przesuwany element z blokadą oraz tylne mocowanie wentylatora na magnesy. Zdejmowana tylna część zapewnia dostęp do złączy, zamiast trwale zamykać je za wentylatorem.

Spód ma kanał na kable i wgłębienia na nóżki. Te elementy łączą wygląd z codziennym użytkowaniem: kable wychodzą z tyłu, a nóżki pomagają ustawić obudowę na biurku. Zanim skopiujesz ten projekt, sprawdź, czy wtyczki Twoich kabli mieszczą się w kanale i czy wyjmowanie dysku nie pociągnie za podłączony przewód.

Zaplanuj przepływ powietrza i dobór materiałów jednocześnie

Projekt przewiduje dwa małe wentylatory Noctua z przodu i większy wentylator z tyłu. Ariel Studio dodaje także 2,8-calowy wyświetlacz i prezentuje kontroler wentylatorów z czujnikiem temperatury. Są to elementy tej konkretnej konstrukcji; kontroler i wyświetlacz to dodatkowe komponenty, a nie funkcje każdego ZimaBoard 2.

W przypadku podobnej obudowy sprawdź napięcie wentylatorów, okablowanie złączy i zgodność z kontrolerem dla dokładnie tych części, które kupujesz. Katalog wentylatorów Noctua to dobry punkt wyjścia do sprawdzenia wybranych modeli. Po zamknięciu obudowy obserwuj temperaturę procesora i dysków podczas długotrwałego transferu plików. Sama liczba wentylatorów i wrażenie cichej pracy nie świadczą o tym, że każdy komponent ma wystarczający przepływ powietrza.

Ariel Studio korzysta z palety kolorów dopasowanej do Prusamentu i omawia przygotowanie filamentu przed drukowaniem. Przewodnik po materiale Prusa PLA jest przydatny, gdy oceniasz, czy wygląd i ograniczenia temperaturowe PLA pasują do Twojej obudowy. Dobierz przygotowanie do druku i ustawienia suszenia do konkretnej szpuli, zamiast kopiować ustawienia podane dla innego materiału.

Sprawdź wydruk przed zamontowaniem zespołu dysków

Gotowy wydruk nie jest przedstawiany jako bezbłędny. Ariel Studio wskazuje miejsca z niedostatecznym wytłaczaniem i opisuje koszt czasowy oraz materiałowy wykonania dużej obudowy. To przydatne przypomnienie, by najpierw wydrukować małą próbkę dopasowania: zatrzask, otwór wentylatora lub krótki odcinek przesuwnego połączenia może ujawnić problem z tolerancją, zanim powstanie cała obudowa.

Przed zamontowaniem dysków sprawdź elementy, które przenoszą obciążenie lub utrzymują konstrukcję na miejscu. Jeśli punkt mocowania lub uchwyt jest wyraźnie słaby, popraw wydruk, zanim zaczniesz na nim polegać. Sekwencja montażu pokazana na filmie dotyczy sprzętu twórcy, a dopasowanie i wytrzymałość innego wydruku nadal zależą od materiału, ustawień i wymiarów.

Zakończ, wybierając miejsce docelowe kopii zapasowej, które możesz sprawdzić

Pod koniec Ariel Studio zasila urządzenie, podłącza je do sieci i uruchamia klienta Zima Client oraz konfigurację ZimaOS. Omówiono tam również użycie dwóch dysków w konfiguracji lustrzanej oraz tworzenie kopii zapasowej istniejącego NAS-a. Lustro może pomóc w razie awarii dysku, ale nie tworzy niezależnej kopii zapasowej z historią: usunięcie danych lub niepożądane zmiany mogą wpłynąć na oba dyski.

Przed zaplanowaniem dużego transferu sprawdź miejsce docelowe, skopiuj niewielki folder i przywróć plik w innym miejscu. Zdecyduj, czy kopia zapasowa ma zachowywać starsze wersje oraz jak zabezpieczysz drugą kopię przed awarią, która może dotknąć oba urządzenia. Przewodnik po kopiach zapasowych 3-2-1 w ZimaOS przedstawia ramy pomocne przy podejmowaniu tej decyzji. Osobną instrukcję konfiguracji dla początkujących znajdziesz w przewodniku Smart Life po prywatnej chmurze na ZimaBoard 2.

Praktycznym pierwszym krokiem jest obudowa, która pasuje, zapewnia dostęp do podzespołów i mieści się w granicach możliwości zainstalowanych komponentów, a następnie kopia zapasowa, którą można przywrócić. Dodaj inne aplikacje dopiero, gdy to już działa. Wróć do kompletnej obudowy NAS w stylu Noctua wykonanej przez Ariel Studio, aby zobaczyć oryginalną kolejność modelowania, drukowania i montażu.
